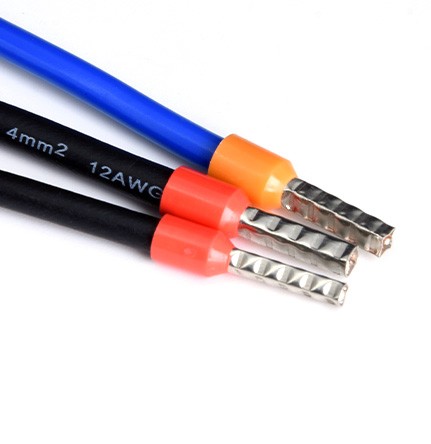

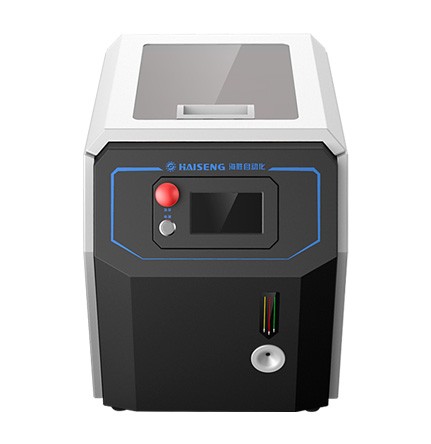

本機型專為單粒的管型端子而設計，適用于0.5-4mm2的線束加工；整機封閉式外觀，端子由振動盤供料，壓接力三級，根據端子大小自動匹配，無需人工設置；自動觸發啟動，剝皮、扭線、穿端子、壓接等一體化作業，方便快捷，無需更換端子壓接模具。
功能特點：

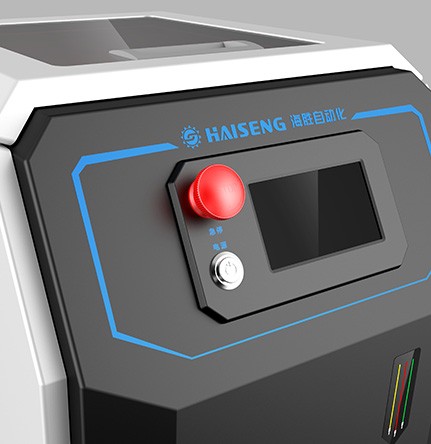

HMI 界面操作；
生產效率高的優點；

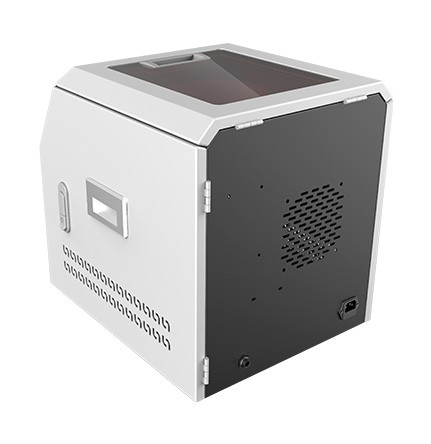

整體封閉式外觀設計；
自動觸發啟動，快捷方便；
氣動、電動相配合多樣化；
機器動作靈活性強，安全操作；
機械機構緊湊且無需要更換模具；
設備名稱 | 管型端子剝皮壓接機 |
設備型號 | HS-4TPDL+T |
功 能 | 壓接管型預絕緣端子 |
特 點 | 噪聲小、精度高、操作簡單、人機交互友好 |
外形尺寸 | 350*450*400mm |
重 量 | 約40kg |
額定電源 | AC220V 50Hz 10A |
工作氣壓 | 0.6-0.8Mpa 穩定清潔干燥氣源，接入氣源要保持不低于 0.6 Mpa |
氣壓損耗 | 55L/min |
整機功率 | 約400W |
壓接形狀 | 四邊形(仿方形) |
壓接范圍 | 0.5-4mm2 |
剝皮長度 | 0.5-17mm |
扭線長度 | 5-17mm |
端子規格 | 端子絕緣體長度7.5mm以內、導體長度12mm以內 |
線號規格 | 適合 BVR 線 0.5、 0.75、 1.0、 1.5、 2.5、 4.0 平方 |
| 檢測項目 | 端子有無檢測、右側安全門開啟檢測 |
